AT晶振振动模式有哪几种?【鸿星晶振技术资料】

与音叉方式获得kHz级别频率不同,AT晶振是采用AT方式切割原晶制造的无源晶体谐振器。可以使无源晶振获得1MHz~70MHz以内的高频率。

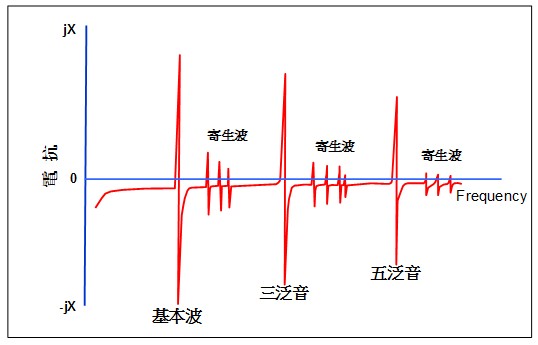

同是AT切的芯片,在振动模式上又有基频(FUND),三次泛音,五次泛音等之分。就小型贴片晶振而言,5次泛音很少,3次泛音一般在40M以上时才会少量生产。同一频率的产品,3次泛音的厚度是基频的3倍,例如 鸿星晶振某产品48MHz三次泛音的厚度约为0.104mm(与16MHz基本波的厚度相同),48MHz基本波产品的厚度约为0.034mm。在设计芯片厚度时,AT切的芯片的厚度与频率,及振动模式有关,而与芯片的尺寸大小无关。做成成品后的AT切基频产品,AT切3泛音产品与BT切产品可以通过观察其C0/C1值,TS值,值及TC特性来区分。
本资料来自 HOSONIC官方网站。如有疑问可以咨询鸿星晶振代理商-南京鼎魁科技有限公司(官方网站www.hosonic.net)或鸿星原厂技术部。
本文来自南京鼎魁科技。
